Пластинчатые теплообменники: принцип работы, устройство, сферы и особенности применения

Надежные, безопасные и простые в обслуживании пластинчатые теплообменники приходят на смену устаревшим кожухотрубным агрегатам. Они лучше справляются с передачей энергии от первичного контура к вторичному и отлично выдерживают колебания давлений. Устройства имеют гораздо меньшие габариты и работают быстрее.

В этой статье мы детально рассмотрим конструкцию пластинчатого теплообменника, принцип работы оборудования, сферы применения и особенности эксплуатации этих высокопроизводительных агрегатов.

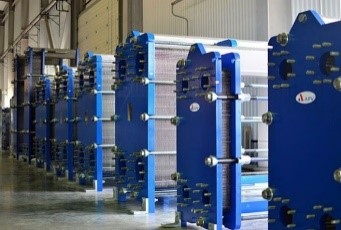

Фото пластинчатых теплообменников

Устройство пластинчатого теплообменника. Выгодные отличия от кожухотрубных конструкций. Особенности элементов

Эффективность работы кожухотрубных агрегатов увеличивается за счет наращивания длины змеевика. При этом даже крупногабаритные установки во многих случаях не могут обеспечить нужный уровень расхода нагреваемой среды.

С пластинчатыми теплообменниками дело обстоит иначе. Площадь передачи энергии регулируется путем добавления и удаления пластин одинаковых размеров. Устройства с меньшими габаритами гораздо лучше справляются со своими задачами и обеспечивают большой расход нагреваемой жидкости. Это, к примеру, особенно важно для нужд ГВС.

Рассмотрим конструктивные особенности и принцип работы пластинчатых теплообменников более подробно.

Схема типового пластинчатого теплообменника

На размещенной ниже схеме представлен агрегат самой простой конструкции.

Схема типового пластинчатого теплообменника

В состав типового теплообменника входят следующие элементы:

  • патрубки (подающий и обратный) для подключения первичного контура — 1, 11;
  • передняя (неподвижная) и задняя (подвижная) плиты — 3, 8;
  • патрубки (входной и выходной) для подключения вторичного контура — 2, 12;
  • отверстия для протока теплоносителя — 4, 14;
  • рабочая пластина — 6;
  • малая уплотнительная прокладка (кольцо) — 5;
  • направляющие (верхняя и нижняя) — 7, 15;
  • задняя опора — 9;
  • шпилька — 10;
  • большая прокладка, расположенная по контуру пластины — 13.

На каждой плите выполнено рельефное гофрирование. Это увеличивает поверхность теплообмена. Элементы располагаются под углом в 180° по отношению друг к другу.

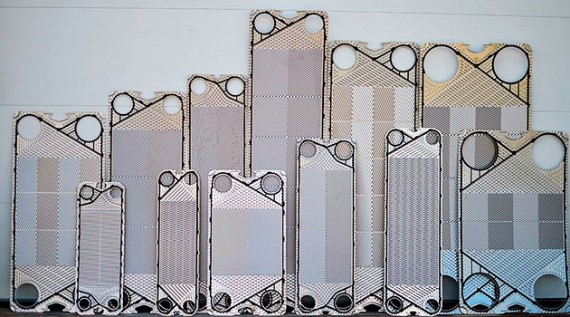

Рельефное гофрирование на плитах теплообменников

Патрубки могут находиться как с обеих сторон аппарата, так и с одной. Принцип работы пластинчатого теплообменника от этого не меняется.

Особенности изготовления теплообменных пластин

На производство пластин для теплообменников идет нержавеющая сталь. Она отлично сопротивляется воздействиям высоких температур и некачественных сред. Основные элементы теплообменников получают методом штамповки. Только этим способом можно изготовить гофрированную плиту с сохранением ключевых характеристик металла. Для выпуска пластин подойдет не каждая нержавеющая сталь. Производители используют специальные марки (к примеру, 08Х18Н10Т).

Для получения рельефной поверхности применяют технологию Off-Set. В результате на изделиях появляются канавки, которые могут располагаться симметрично или нет. Рельеф увеличивает площадь соприкосновения пластин с теплоносителем и нагреваемой средой и служит для равномерного распределения жидкостей.

Производители применяют два вида рифления для выпуска теплообменных плит.

  1. Термически жесткое. Канавки расположены под углом в 30°. Пластины с жестким рифлением имеют максимальную теплопроводность, но не выдерживают высокое давления со стороны циркулирующего теплоносителя.
  2. Термически мягкое. Канавки расположены под углом в 60°. Такие плиты, наоборот, выдерживают высокое давление, но отличаются низкой теплопроводностью.

Комбинируя пластины различных типов, вы сможете создать теплообменник с наиболее оптимальным коэффициентом полезного действия. При этом следует учесть тот факт, что для эффективной работы аппарат должен функционировать в турбулентном режиме. Необходимо добиться того, чтобы при высокой теплоотдаче жидкость по каналам текла без затруднений.

Особенности изготовления и крепления прокладок

Для получения максимальной герметичности прокладки для теплообменников изготавливают из различных полимерных материалов. Применяют EPDM (этиленпропилен) и резину NBR. Материалы выдерживают разные нагрузки. Диапазон рабочих температур этиленпропилена — от -30 до + 170 °C. Максимальный предел NBR — +110 °С.

Прокладки крепят к пластинам при помощи клипс и клеевых составов. Первый способ применяют гораздо чаще.

Центровка прокладок по направляющим происходит в автоматическом режиме. В процессе установки пластин не приходится ничего поддерживать и подталкивать. Окантовка манжеты создает надежный барьер, исключающий возможность утечки теплоносителя.

Принцип работы скоростного пластинчатого теплообменника

Принцип работы пластинчатого теплообменника заключается в следующем. Пространство между пластинами заполняется попеременно нагреваемой средой и теплоносителем. Очередность регулируют прокладки. В одной секции они открывают путь теплоносителю, а в другой — нагреваемой среде.

В процессе работы скоростного пластинчатого теплообменника интенсивная передача энергии происходит во всех секциях, кроме первой и последней. Жидкости движутся навстречу друг другу. Теплоноситель подается сверху, а холодная среда — снизу. Визуально принцип работы пластинчатого теплообменника представлен на размещенной ниже схеме.

Схема работы скоростного пластинчатого теплообменника

Как видите, все довольно просто. Чем больше пластин, тем лучше. По этому принципу наращивают эффективность пластинчатых теплообменников.

Классификация пластинчатых теплообменников по принципу работы и конструкции

По принципу работы пластинчатые теплообменники разделяют на три категории.

  1. Одноходовые конструкции. Теплоноситель циркулирует в одном и том же направлении по всей площади системы. Основа принципа работы оборудования — противоток жидкостей.

    Категории пластинчатых теплообменников - схема 1

  2. Многоходовые агрегаты. Их используют в тех случаях, когда разница между температурами жидкостей не слишком высока. Теплоноситель и нагреваемая среда движутся в разных направлениях.
  3. Двухконтурное оборудование. Считается самым эффективным. Такие теплообменники состоят из двух независимых контуров, находящихся по обеим сторонам изделий. Отрегулировав мощность секций должным образом, вы быстро добьетесь нужных результатов.

    Категории пластинчатых теплообменников - схема 2

Производители выпускают разборные и паяные пластинчатые теплообменники.

  • Изделия первой группы пользуются большей популярностью. Такие агрегаты применяют в промышленности и системах ГВС. Разборные модели просты в обслуживании и ремонте. Мощность оборудования регулируется.
  • В паяных теплообменниках пластины жестко соединены между собой и помещены в неразборный корпус.

    Паяные теплообменники - фото

    Резиновые прокладки отсутствуют. Такие модели чаще всего применяют для нагрева или охлаждения воды в частных домах.

Выбор пластинчатых теплообменников по техническим характеристикам

В процессе выбора теплообменника обратите внимание на:

  • нужную температуру нагрева жидкости;
  • максимальную температуру теплоносителя;
  • давление;
  • расход теплоносителя;
  • необходимый расход нагреваемой жидкости.

Производители выпускают оборудование с различными техническими характеристиками. К примеру, продукция популярного бренда «Альфа Лаваль» имеет следующие параметры.

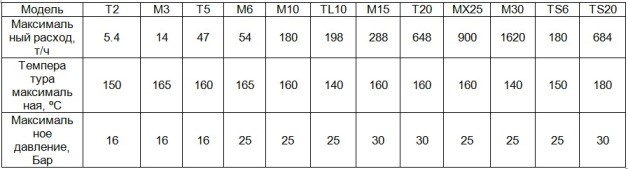

Таблица характеристик продукции «Альфа Лаваль»

Специализированное программное обеспечение и услуги специалистов упрощают задачу поиска. Обычно агрегаты конфигурируют для получения на выходе жидкости с температурой 70 °C.

Сферы применения

Надежные и эффективные пластинчатые теплообменники применяют в различных сферах.

  1. Нефтедобывающая промышленность. Оборудование используют для охлаждения перерабатываемых энергоресурсов.
  2. Системы отопления и ГВС. Установки нагревают подаваемые потребителям жидкости.
  3. Машиностроение и металлургия. Оборудование применяют для охлаждения станков и техники.
  4. Пищевая промышленность. Теплообменники, к примеру, входят в состав пастеризационных установок.
  5. Судостроение. Приборы охлаждают различное оборудование и нагревают морскую воду на кораблях.

Это лишь малая часть сферы применения теплообменников. Оборудование также используют в автомобилестроении, при производстве кислот и щелочей и в других отраслях промышленности.

Установка и подключение пластинчатых теплообменников

Небольшие габариты значительно упрощают процесс введения в эксплуатацию пластинчатых теплообменников. Только установка мощных агрегатов потребует сооружения фундаментов. В большинстве случаев будет достаточно болтового крепления. Присоединенные трубы придадут конструкции дополнительную жесткость.

Простейшая схема подключения теплообменника выглядит следующим образом.

Простейшая схема подключения теплообменника

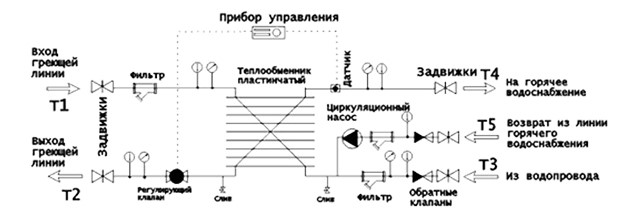

Если в системе присутствует магистраль обратной циркуляции, схема подключения будет выглядеть так.

Подключение теплообменника - схема 2

К холодной воде подмешивается жидкость, идущая по замкнутому контуру ГВС. Электронный блок регулирует параметры работы оборудования.

Двухступенчатое подключение выглядит так.

Двухступенчатое подключение теплообменника - схема 3

Этот способ позволяет сэкономить. Имеющееся тепловая энергия используется по максимуму. Снимается лишняя нагрузка с котлов.
